四：结构特征

1.HR3熔断器式刀开关是熔断器和刀开关的组合电器，具有熔断器和刀开关的基本性能，在电路正常供电的情况下，接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时，熔断器的熔体烧断，及时切断故障电流。前操作前检修的开关，中央有供检修和更换熔断器的门，主要供BDL配电屏上安装。前操作后检修的开关主要供BSL配电屏上安装。侧面操作前检修的开关可以制成封闭的动力配电箱。

2.开关带有安全挡板，并装有灭弧室。灭弧室由酚醛布板和铜板冲制件铆合而成。

3.开关的熔断器固定在带弹簧、锁板的绝缘横梁上，在正常运行时，保证熔断器不脱扣，而当熔断体因线路故障而熔断后，只需要按下锁板便可以很方便地更换熔断器。

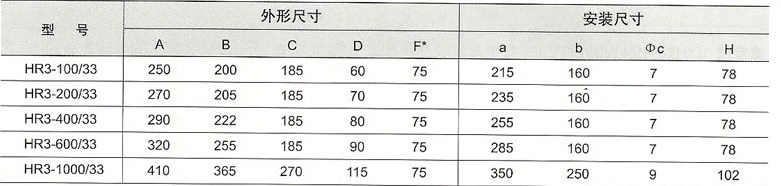

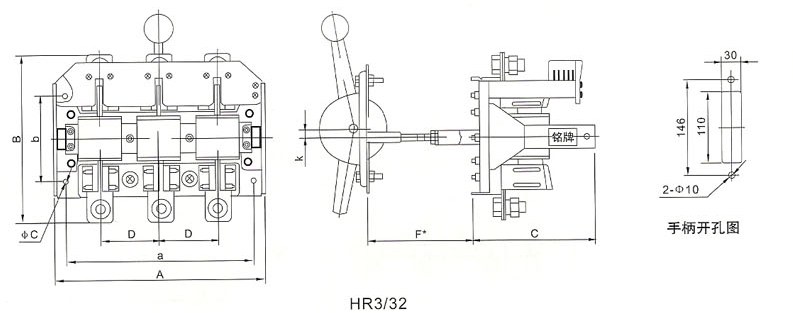

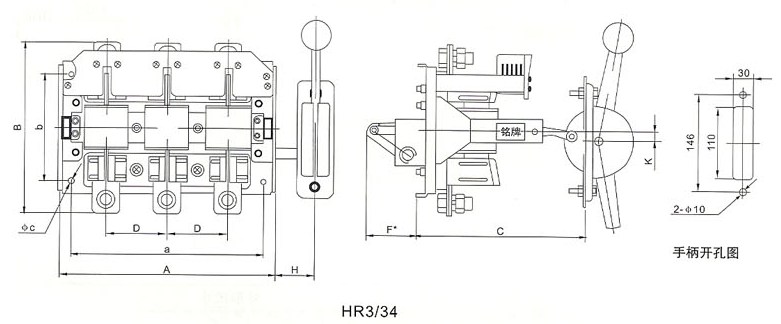

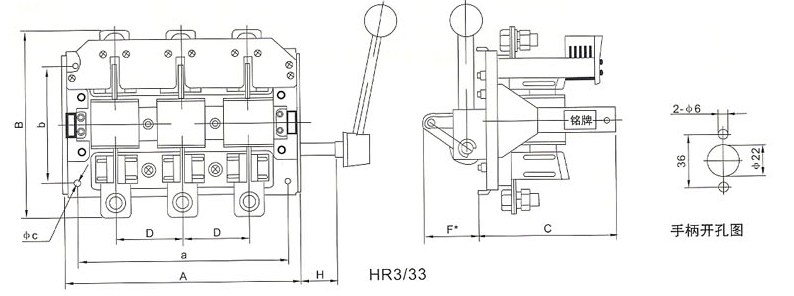

五：外形与安装尺寸

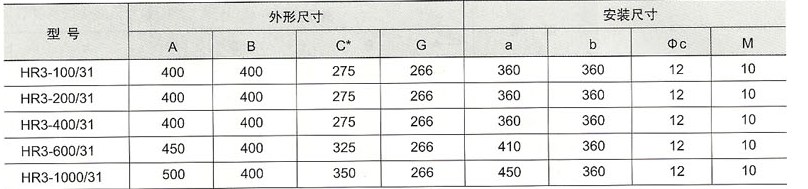

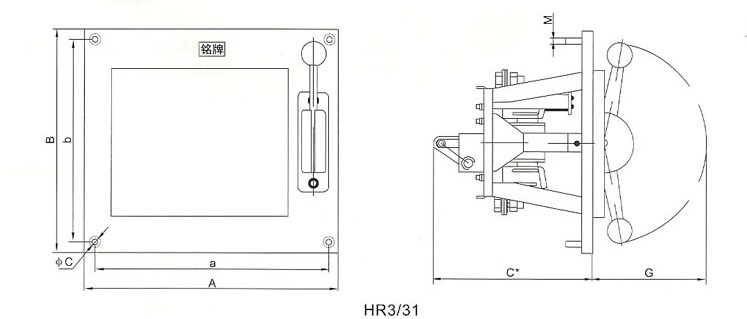

注：C*尺寸为开关接通后连杆处于位置时的尺寸。

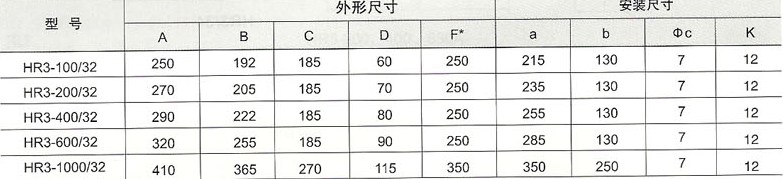

注：F*尺寸为开关接通后连杆处于位置时的尺寸。

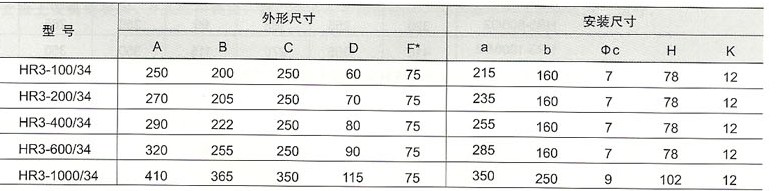

注：F*尺寸为开关接通后连杆处于位置时的尺寸。
