一：开关简介

HS系列双投刀开关适用于交流50Hz、额定电压400V、直流220V，额定电流至1500A的成套配电装置中，用作手动不频繁接通与分断交直流电路或用作电气隔离之用。

HS11系列刀开关中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。

HS12系列刀开关侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

HS13系列刀开关中央正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

HS14系列刀开关侧面操作手柄式刀开关，主要用于动力箱中。

装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。

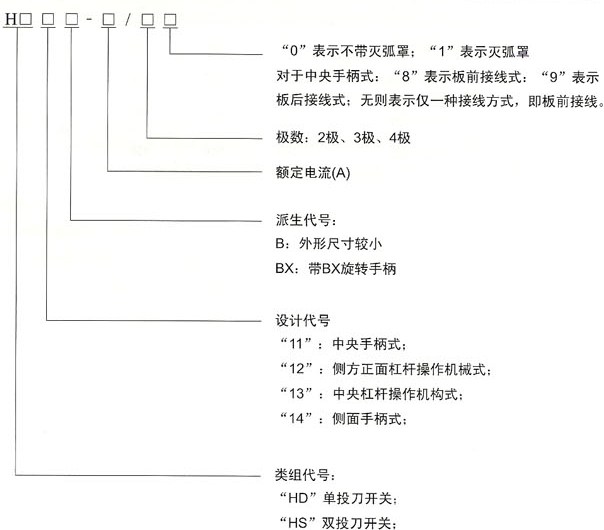

二：型号及含义

附注：目前按照国标已经取消即外形尺寸较小的，即带B型的开关生产，一律统一成标准型号，及HS13与HS13B为同一产品！

HS11刀开关：HS11-200/38 HS11-400/38 HS11-400/48 HS11-600/38 HS11-1000/48

HS11F刀开关：HS11F-200/38 HS11F-200/48 HS11F-400/38 HS11F-400/48 HS11F-100/38

HS12刀开关：HS12-200/31 HS12-400/31 HS12-400/41 HS12-600/31 HS12-1000/41

HS13刀开关：HS13-200/31 HS13-400/31 HS13-400/41 HS13-600/31 HS13-1000/41

HS13BX旋转式刀开关：HS13BX-200/31 HS13BX-400/31 HS13BX-400/41 HS13BX-600/31 HS13BX-1000/41

三：主要技术参数

1.额定电压为交流380V、直流220V。

2.额定电流为100、200、400、600、1000、1500A

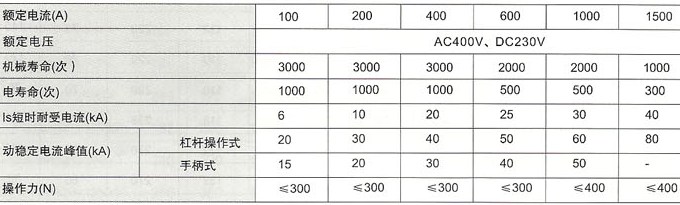

3.主要技术性能参数(见表1)

注：通断能力为带有灭弧室的刀开关的技术指标

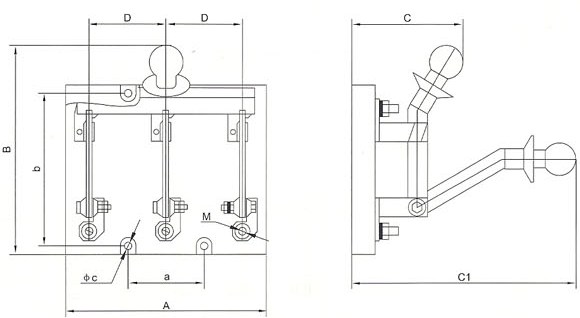

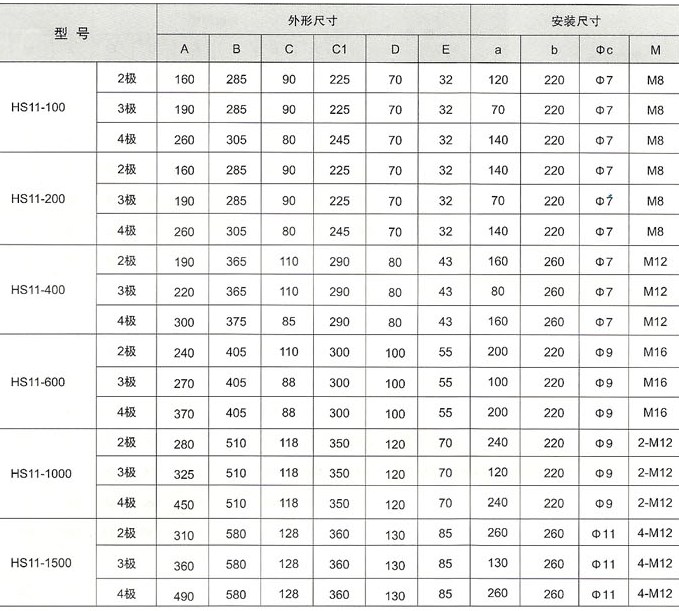

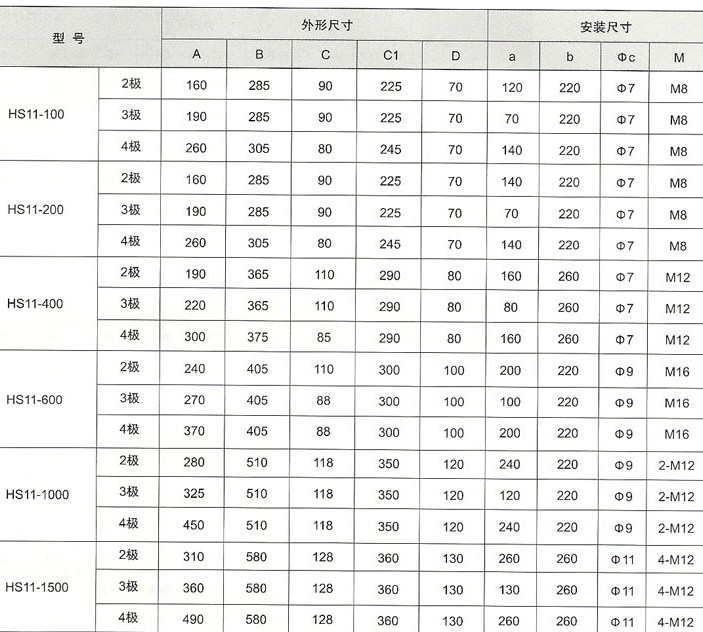

四：HS11系列单投开关(板前接线)外形与安装尺寸

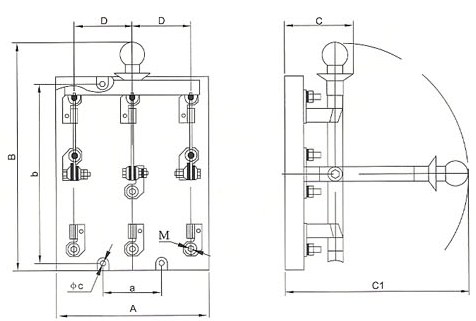

五：HS11系列单投开关(板后接线)外形与安装尺寸）


六：HS12系列单投开关外形与安装尺寸

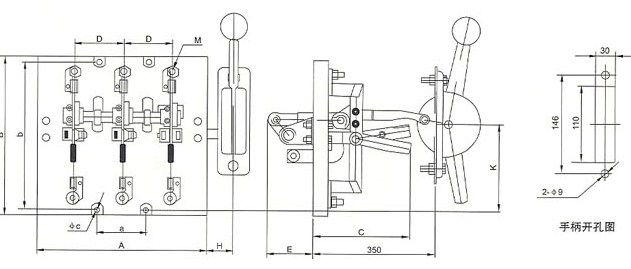

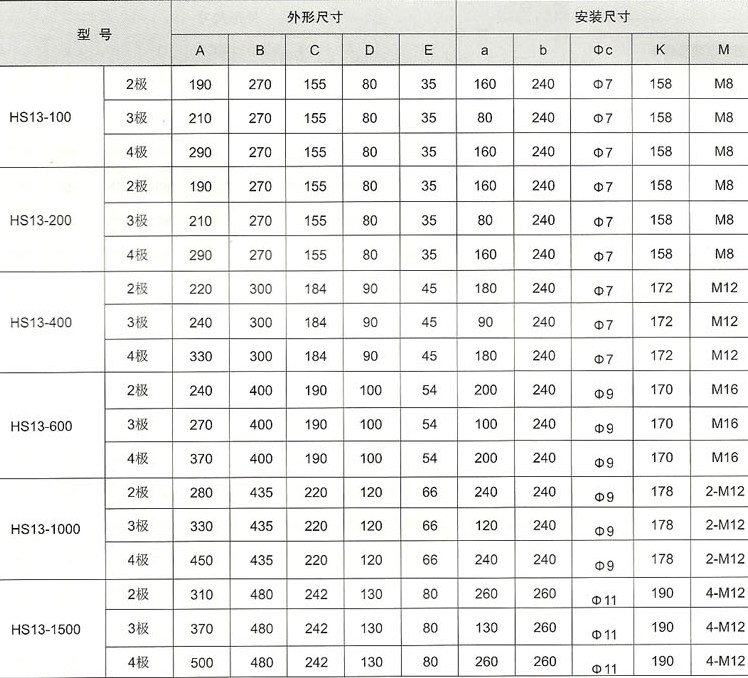

七：HS13系列单投开关外形与安装尺寸

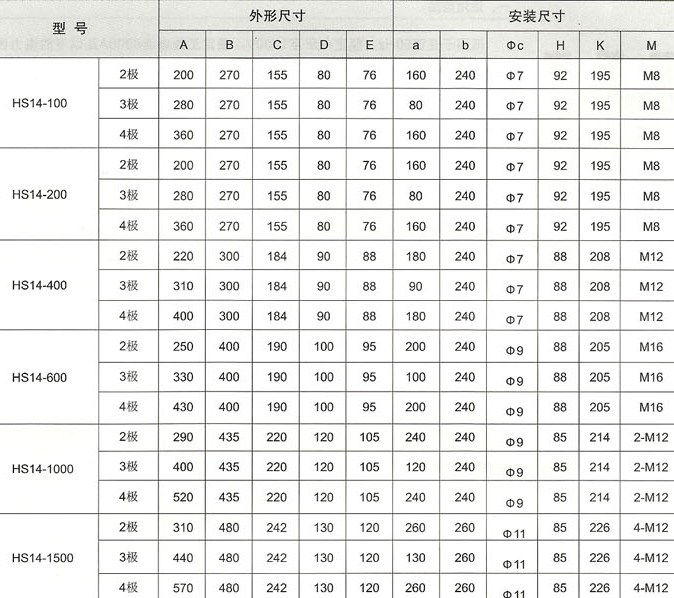

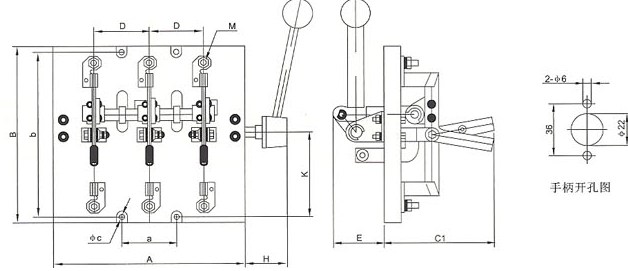

八：HS14系列单投开关外形与安装尺寸


如果您希望了解HS系列（包含HS11,HS11F，HS12,HS13,HS14等）双投刀开关的更多信息，规格参数，开孔尺寸，价格，说明书等。请务必联系我们。
