一：开关简介

HD开启式单投刀开关适用于交流50Hz、额定电压400V、直流220V，额定电流至1500A的成套配电装置中，用作手动不频繁接通与分断交直流电路或用作电气隔离之用。

HD11系列刀开关中央手柄式刀开关主要用于动力站，不切断带有电流的电路，作为电气隔离之用。

HD12系列刀开关侧方正面杠杆操作机构式刀开关主要用于正面操作、前面维修的开关柜中，操作机构可以在柜的两侧安装。

HD13系列刀开关中央正面杠杆操作机构式刀开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。

HD14系列刀开关侧面操作手柄式刀开关，主要用于动力箱中。

装有灭弧室的刀开关可以切断电流负荷，其它系列刀开关只作电气隔离之用。

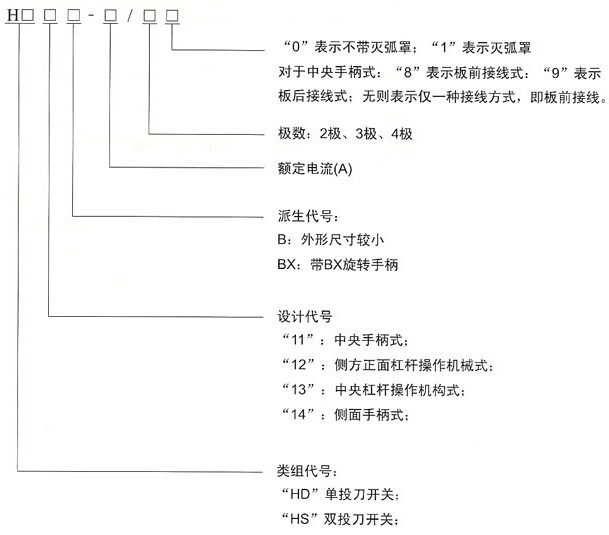

二：型号及含义

附注：目前按照国标已经取消即外形尺寸较小的，即带B型的开关生产，一律统一成标准型号，及HD13与HD13B为同一产品！

HD11刀开关：HD11-100/38 HD11-200/38 HD11-400/38 HD11-200/39 HD11-400/39

HD12刀开关：HD12-200/31 HD12-400/31 HD12-600/31 HD12-1000/30

HD13刀开关：HD13-200/31 HD13-300/31 HD13-400/31 HD13-1000/3 HD13-1500/30

HD13BX旋转式刀开关：HD13BX-200/31 HD13BX-400/31 HD13BX-600/31 HD13BX-1000/31 HD13BX-1500/31

HD14侧式刀开关：HD14-200/31 HD14-400/31 HD14-600/31 HD14-1000/31

三：主要技术参数

1.额定电压为交流380V、直流220V。

2.额定电流为100、200、400、600、1000、1500A

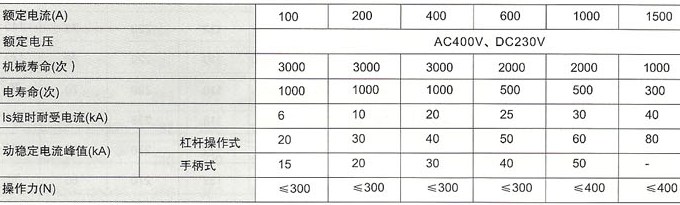

3.主要技术性能参数(见表1)

注：通断能力为带有灭弧室的刀开关的技术指标

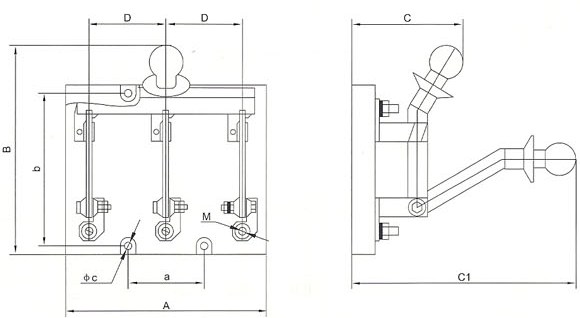

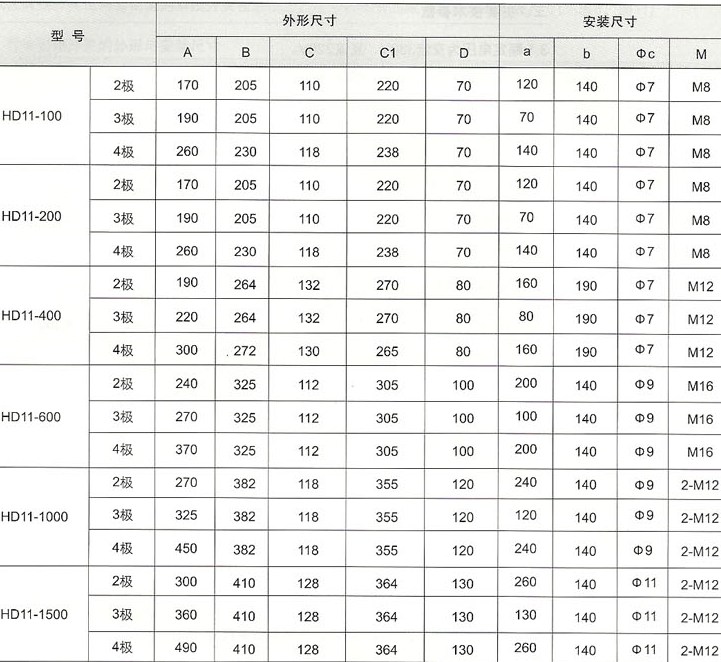

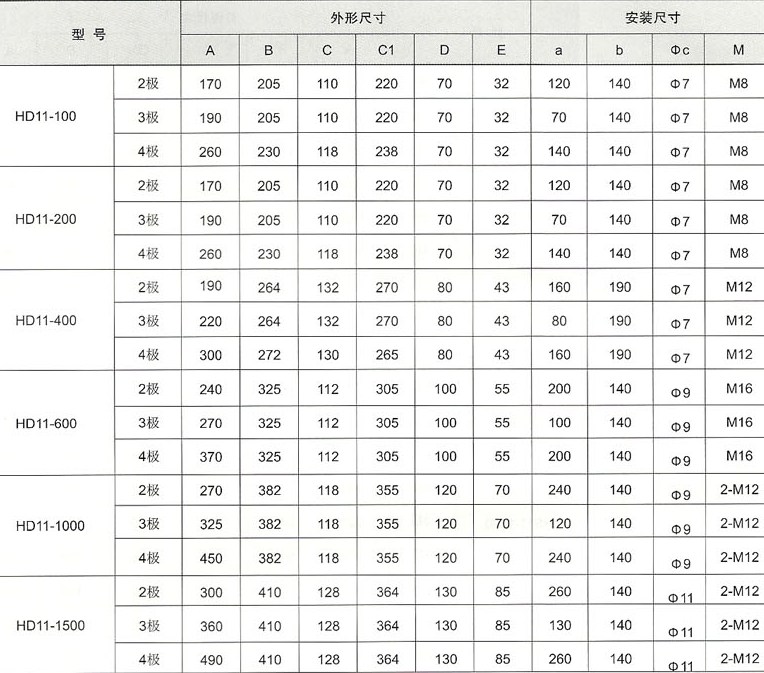

四：HD11系列单投开关(板前接线)外形与安装尺寸

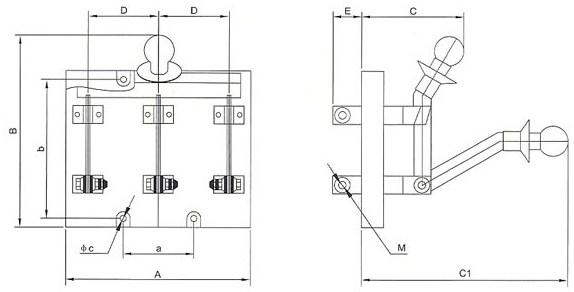

五：HD11系列单投开关(板后接线)外形与安装尺寸

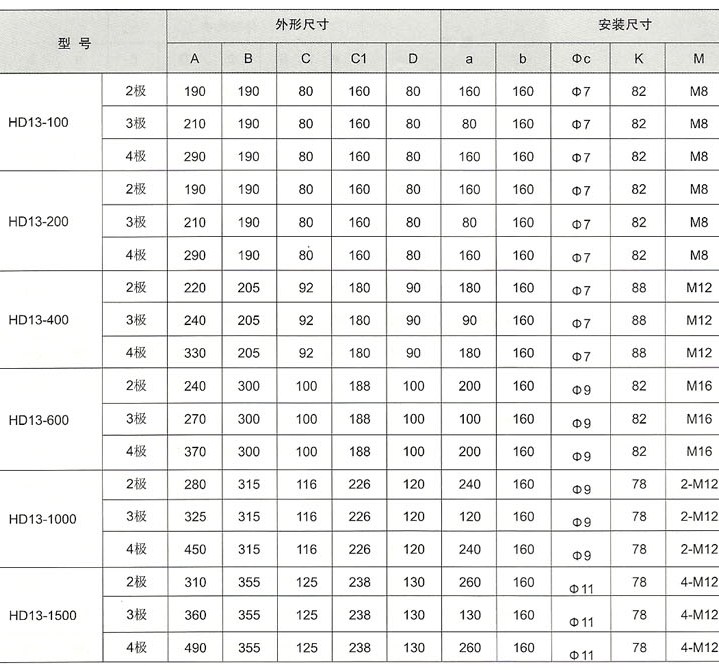

七：HD13系列单投开关外形与安装尺寸（与HD13BX外形尺寸一样）

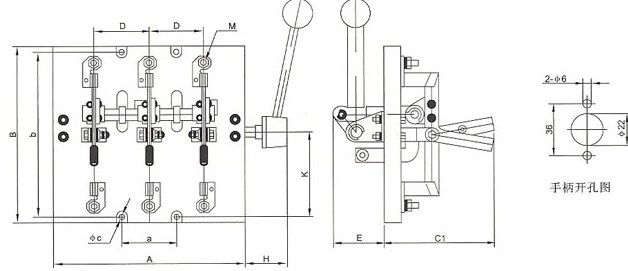

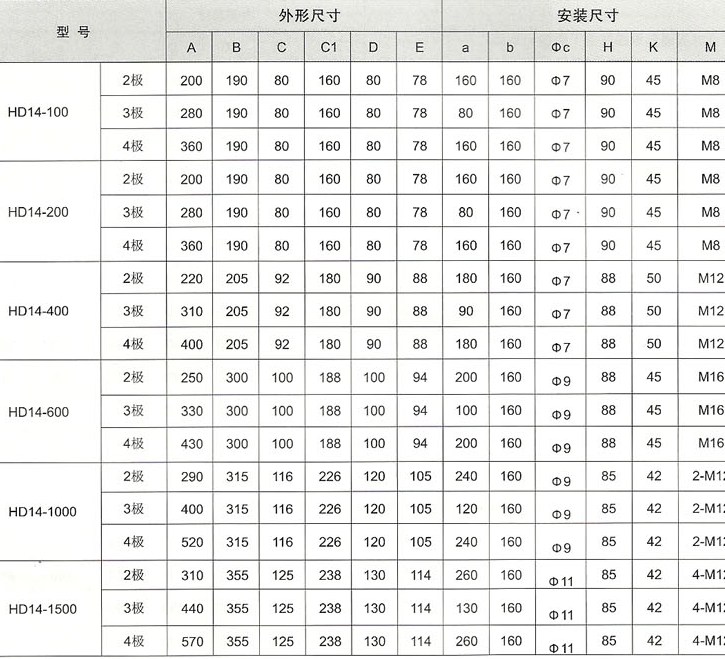

八：HD14系列单投开关外形与安装尺寸
