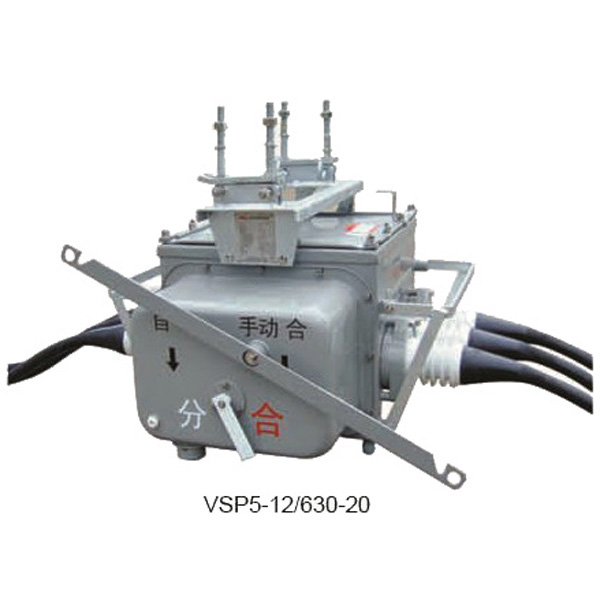

一、概述
VSP5引进东芝技术,并全部进行国产化。而后又进行扩容设计,超越日本技术,将关合短路电流扩容到20kA。
采用真空灭弧,SF6气体绝缘,开关内还有与真空灭弧室相串联的隔离断口,使灭弧性能和耐压性能更佳。隔离断口和灭弧室二者之间由机构保证动作顺序:真空灭弧室先断开,后断开隔离断口;隔离断口先合,后合灭弧室。
高安全性:灭弧和绝缘介质均为无油介质,在箱体顶部安装有防爆装置,即使发生意外内部故障,也不会有高温气体或超过10mm飞溅物泄露和飞逸出来。
免维护:开关的主回路和操动机构均密封在SF6气体为介质的箱体内,所以不受环境条件的影响,可以免维护,开关的主回路采用电缆或采用我公司具有专利的拐角套管引出。
可电动、手动操作,使开关操作更灵活。其电磁操作机构具有来电自动合闸,失电自动延时分闸,结构简单可靠。
安装方式灵活:可采用柱上吊装或坐装安装方式。
具有自动化配电接口:可配装各种变比的电流互感器,用于测量和保护以及计量,并配备远动接口。
高可靠性:集日本东芝三十多年真空设备技术和实践结晶,以我公司完善的质量管理体系为保证,使产品具有高度的可靠性。SF6气体充气压力为零表压,不会产生泄露,可靠的密封技术,使开关内的气体可保证正常工作20年(日本的运行经验)。
二、使用环境条件
周围空气温度:上限+40℃,下限-35℃;日温变化不超过25℃;
海拔:≤1000m;
风压:不超过700Pa(相当于风速34m/s);
安装场所:应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等;

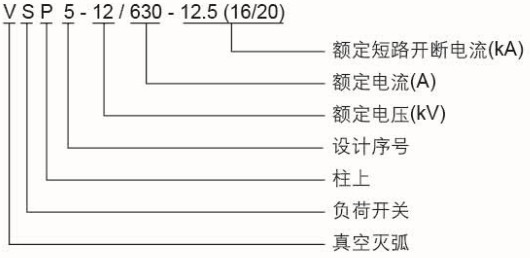

三、型号及含义

四、主要技术参数
序号 |
项目 |
单位 |
参数 |
|
1 |
额定电压 |
kV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定短时耐受电流(4S) |
kV |
12.5 16 20 |
|
4 |
额定关合短路电流(峰值) |
kV |
31.5 40 50 |
|
5 |
额定频率 |
Hz |
50 |
|
6 |
操作电压 |
V |
AC220(80%~110%) |
|
7 |
额定绝缘水平 |
1min工频耐压(对地、相间/断口) |
kV |
42/48 |
雷电冲击电压(峰值) (对地、相间/断口) |
75/84 |
|||
二次对地 |
2 |
|||
8 |
SF6气体额定表压 |
Mpa |
0表压,浓度93>% |
|
9 |
操作手柄手动力 |
N |
100~400 |
|
10 |
主回路电阻(电缆式/套管式) |
405~455/≤150 |
||
11 |
合闸时间 |
ms |
120~180(220V),<400(184V) |
|
12 |
吸合电流(峰值) |
A |
<17 |
|
13 |
触头合闸弹跳时间 |
ms |
<6 |
|
14 |
保持电流 |
A |
0.35~0.45 |
|
15 |
合闸电压 |
V |
120~160 |
|
16 |
分闸时间 |
s |
<1.5 |
|
17 |
触头分闸不同期时间 |
ms |
<30 |
|
18 |
保持吸合电压 |
V |
65~85 |
|
19 |
隔离断口与真空灭弧室合分时间差 |
m |
>10 |
|
20 |
功率损耗 |
W |
>10 |
|
21 |
断路电流不开断试验 |
A |
>1400 |
|
22 |
气密试验(检漏) |
Mpa |
表压0.02无漏气 |
|
23 |
真空灭弧室触头开距 |
mm |
7~9 |
|
24 |
真空灭弧室触头超行程 |
mm |
3~3.5 |
|
25 |
隔离断口开距 |
mm |
25~30 |
|
26 |
隔离断口超程 |
mm |
6~13 |
|
27 |
操作方式 |
电动、手动 |
||
28 |
净重 |
kg |
185 |
|

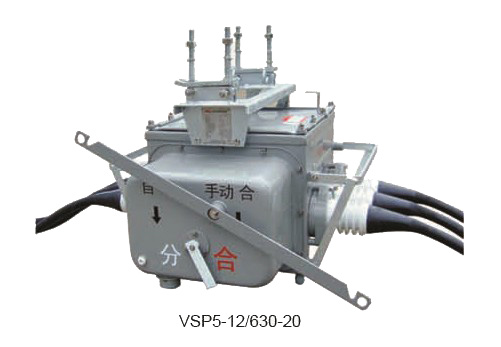

五、产品主体机构图
