PRODUCT
| 品牌 | 上海赣高电力设备 |
| 型号 | FN3-10/400 |
| 极数 | 3P |
| 额定频率 | 50HZ |
| 额定绝缘电压 | 42KV |
| 灭弧方式 | 负荷开关 |
| 机械寿命 | 1万次 |
| 产品认证 | ISO9001 |
概述:

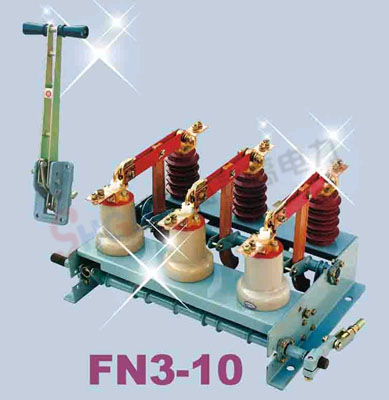

FN3-10®型户内交流高压负荷开关系三相交流50Hz的高压开关设备,用于额定电压为10KV的电力
系统中,作为正常情况下分,合电路之用.负荷开关带有RN型高压熔断器,可开断短路电流,作为过载与短路之用.
结构简介
负荷开关由底架,传动机构,支柱绝缘子,闸刀及灭弧装置等用部分阻成.底架由钢板焊接而成,并装有
传动机构.闸刀借支柱绝缘子固定在底架上,闸刀接触点铆有限触头,端部装有弧动触头.灭弧装置与装
置及喷嘴构成.在底加上还配有跳扣,凸轮与快速合闸弹簧,可进行快速合闸动作.
主要技术参数
| 额定电压(KV) | 额定电流(A) | 额定开断电流(KA) | 额定峰值耐受电流(KA) | 额定短时耐受电流(KA) | 额定短路持续时间(S) | 重量(KG) | |
| cosφ=0.15 | cosφ=0.17 | ||||||
| 10 | 400 | 8.5 | 1.45 | 25 | 8.5 | 5 | 50 |
