PRODUCT
| 品牌 | 上海赣高电力设备 |
| 型号 | GN19-10/630 |
| 额定电压 | 10KV |
| 额定电流 | 630A |
| 峰值耐受电流 | 75KV |
| 产品认证 | ISO9001 |
|

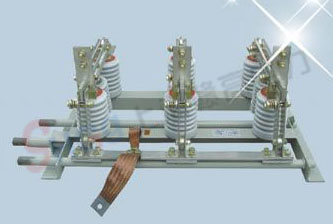

一、概述 GN19-12、12C/400、630、1000、1250型户内高压隔离开关 额定电压为12KV，三相交流50Hz户内装置，作为有电压而无负荷的情况下分合电路之用，导电部分由触刀、静触头、触座(或导电杆)组成。触刀由两片槽形铜板组成，提高了机械强度，而且对降温有利。另外还安装有磁锁板，增加了接触处的接触压力，提高了开关的动热稳定性。 二、主要技术参数 型号 额定电压KV 额定电流A 4秒热稳定电流KA 动稳定电流KA GN19-12/400-12.5 GN19-12C/400-12.5 12 400 12.5 31.5 GN19-12/630-20 GN19-12C/630-20 12 630 20 50 GN19-12/1000-31.5 GN19-12C/1000-31.5 12 1000 31.5 80 GN19-12/1250-40 GN19-12C/1250-40 12 1250 40 100 三、机械调整参数同一极断口的短距离 ≥150mm 带电部分对地绝缘距离 ≥125mm 三相刚合位置不同期性 ≤3mm |
| 技校参数 |
| 产品全型号 | 额定电压（kV） | 额定电流（A） | 4s热稳定电流（kA） | 动稳定电流峰值（kA） |
| GN19-10/400-12.5 | 10 | 400 | 12.5 | 31.5 |
| GN19-10/630-20 | 630 | 20 | 50 | |
| GN19-10/1000-31.5 | 1000 | 31.5 | 80 | |
| GN19-10/1250-40 | 1250 | 40 | 100 | |
| GN19-10C1/400-12.5 | 400 | 12.5 | 31.5 | |
| GN19-10C1/630-20 | 630 | 20 | 50 | |
| GN19-10C1/1000-31.5 | 1000 | 31.5 | 80 | |
| GN19-10C1/1250-40 | 1250 | 40 | 100 | |
| GN19-10（G）/630-20 | 12 | 630 | 20 | 50 |
| GN19-10（G）/1000-31.5 | 1000 | 31.5 | 80 | |
| GN19-10C1(G)/630-20 | 630 | 20 | 50 | |
| GN19-10C1（G）/1000-31.5 | 1000 | 31.5 | 80 |
