| ◎概述 |

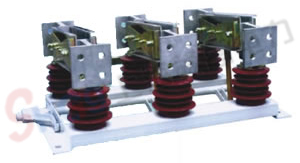

| GN22-12（C）型隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。供高压设备的有电压 而列负荷载的情况下接通，切断或转换线路之用 |
| ◎型号说明 |
|
| ◎使用环境条件 |
海拔：不超过1000m;
周围空气温度：-30 +40；
周围环境相对湿度：日平均不大于95%；
月平均值不大于90%。地震强度不超过8级
安全场所：没有火灾，易燃，易爆，严重污秽，化学腐蚀及剧烈振动场所。 |
| ◎主要技术参数 |
| 项目 | 单位 | 数据 |
| 额定电压 | KV | 12 |
| 额定功率 | Hz | 50 |
额定电流 | A | 1600 200 | 2500 3150 |
| 额定短路耐受电流 | KA | 40 | 50 |
| 额定峰值耐受电流 | KA | 100 | 125 |
| 额定短时持续时间 | S | 4 |
| 额定绝缘水平 | 工频耐受电压 | KV | 极间，极对地42断开口49 |
| 雷电冲击耐受电压（峰值） | KV | 极间，极对地75断开口85 |
|
| ◎外形安装尺寸 |
| 型号 | A | B | C | D | E |
| GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
| GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |
| 型号 | A | B | C | D | E |
| GN22-12C/1600-2000 | 537 | 255 | 305 | 807 | 580 |
| GN22-12C/2500-3150 | 539 | 267.5 | 330 | 880 | 630 |
|
