| 牌： |
|
| 型号： |
GW8-63W/400 |
| 产品认证： |
ISO9001 |

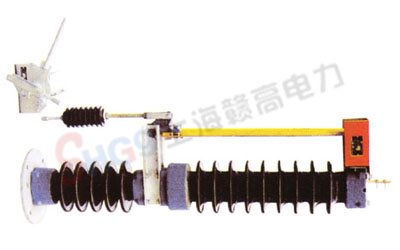

GW8、GW13系列中性点隔离开关
1、概述
GW8系列（GW8-35、GW8-63、GW8-110、GW8-40.5、GW8-72.5、GW8-126型）、GW13系列（GW13-35、GW13-63、GW13-110、GW13-40.5、GW13-72.5、GW13-126型）中性点隔离开关是单极交流50Hz户外高压电器，供变压器中性点在有电压无负载情况下，对变压器中性点与接地联线进行分、合之用，从而实现变压器中性点接地或不接地两种运行方式的自由切换。
GW8、GW13系列中性点隔离开关可按用户要求选配手动或电动操作机构。
2、技术参数
| 项目 |
主要规格和技术 |
备注 |
| 额定电压kV |
63 |
110 |
可接受
特殊订货 |
| 工作电压kV |
72.5 |
126 |
| 额定电流A |
630 |
630 |
| 动稳定电流（峰 值）kA |
25 |
25 |
| 热稳定电流kA/S |
10/3 |
10/3 |
| 重量kg |
125 |
150 |
| 支柱绝缘子爬电比距cm/kV |
2.5 |
2.5 |
3、产品主要结构
3.1 GW8、GW13中性点隔离开关由底座、支柱绝缘子、导电排、触头、接线板等组成。
3.2 在支柱绝缘子上部有触头及接线扳，下部有拐臂及连杆。操作机构通过输出拐臂、连杆，轴承拐臂等驱动隔离刀闸作分、合闸运动。
3.3 隔离开关的触头由3对触指、触指弹簧和触指座三部分组成。
4、安装
4.1 将隔离开关本体用手推到合闸位置将后，再将电动（或手动）操作机构安装到位，并将操作机构也手动到合闸位置，根据实际需要的长度连接好操作连杆，使机构处于分合闸位置时能保证闸刀可靠分合，后将接头处各紧固件紧固。
4.2 测量隔离开关主回路电阻应在下表所示范围：
| 隔离开关型号 |
主回路电阻 |
| GW8/GW13-72.5 |
≤200μΩ |
| GW8/GW13-126 |
≤250μΩ |
测量合格后应在触头部分涂上工业凡士林油
5、使用及维护
本隔离开关在线路无负载时方可进行操作。开关应定期检修（约1～2年），如遇严重故障，应在故障后立即进行检修。
5.1 清除导电部分及支柱绝缘子表面污垢，接线端子与母线连接平面及触头接触面清理干净，涂上工业凡士林。
5.2 检查所有紧固件，如锥销、螺栓是否松动。
5.3 检查操作机构是否正常。
6、包装运输与储存
6.1 产品的包装箱应作出标记，不允许翻倒。
6.2 产品到货后，请及时进行验收，如发现问题，应及时与我公司取得联系，以便分析处理。
6.3 产品启封后，如不立即安装或要长期存放时，须存放在干燥有遮蔽的场所。
CJ6型电动机操动机构
一、概述
CJ6电动机操动机构是我公司GW37、GW38、GW4、GW5、GW8、GW13系列隔离开关用电动机操作机构。本产品具有结构简单、功能可靠、体积小、重量轻、噪音低等优点。
本产品符合 GB1985-2004 《交流高压隔离开关和接地开关》，可20年免维修。
本产品适用于252kV及以下高压隔离开关、接地开关电动操作使用。
二、技术参数
1、适用于高压隔离开关及接地开关的参数详见表1
| 操作机构型号 |
输出扭矩（N.m） |
合闸和分闸时间（s） |
输出转角（度） |
| CJ6 |
200~700 |
≤4±1 |
90、180 |
| 备注 |
上述各项参数可根据用户要求特定 |
2、CJ6型电动机操动机构的额定参数见表2。
| 项目 |
参数 |
| 额定电机电压（V） |
AC380 、DC220、DC 110V |
| 额定控制电压（V） |
AC220 、DC220、DC 110V |
| 额定电机电流（A） |
370W为1.13，550W为1.58 |
| 额定输出扭矩（N.m） |
200~700 |
三、操动机构特点
1、实用性强
1.1 机构接通电源就能在"就地"或"远控"进行操作，一台电机通过两级蜗轮减速器输出扭矩，就可驱动隔离开关或接地开关，准确、可靠的实现合闸、分闸动作；
1.2 利用行程（微动）开关控制操作机构输出转角或它运行的位置。利用蜗杆蜗轮传动保证需要的输出扭矩和速度，本机构操作平稳、冲击力小、噪音低，并具有可靠的自锁功能；
1.3 本机构可分别实现电动和手动操作，电动和手动能互锁；
1.4 利用时间继电器控制电机自动断电，防止误操作；
1.5 箱体为不锈钢板焊接结构。其外形美观、结构合理，具有可靠的防水、防尘、防腐及防锈蚀性能。对各种地域均能适应，轻巧美观。
2、经济性
2.1 只需电源电压就能操作，不需要其它附属设备；
2.2 机构零部件标准化程度高，便于加工制造；
2.3 产品价格合理。
3．维护、检查简单
3.1 本操作机构结构简单，维护方便易行，零部件具有互换性；
3.2 机构内的轴承及两级蜗轮减速器都是密封式结构，采用油脂润滑，可不加油，免维护；
3.3 打开正门或侧门，可方便实施维护和检查。
4． 结构概述及动作说明
4.1 电动操作部分
这部分由1台交流电动机、两级蜗轮减速器和电器控制元件组成。电动机的动力通过第一级蜗轮减速器、第二级蜗轮减速器、由输出轴传递给隔离开关或接地开关，实现分闸、合闸动作。输出轴的旋转角度靠两个行程开关控制电动机实现，动作时间误差±1秒。
4.2 手动操作部分
手动操作时，把正面箱门打开，逆时针转动与电气旋钮开关固定在一起的闭锁板，至露出手柄插入孔，把手柄插入，通过手摇可操作机构分、合闸。当松开闭锁板及旋扭开关时，闭锁板及旋扭开关自动复位，手柄插孔被挡住，手动操作无法进行，从而实现了手动操作和电动操作的电气互锁。
4.3 行程（微动）开关及辅助开关
机构的合闸、分闸及输出转角的准确控制，是由一套行程（微动）开关来控制电动机实现。本机构采用了性能优良、动作可靠的F9系列快速动作辅助开关，辅助开关轴直接和蜗轮减速器输出轴的下端相连。
4.4 门闭锁开关
在内门的内侧设置有门闭锁微动开关，当内门关闭时，门板压下微动开关，此时机构的控制回路通电，照明回路被切断，可以电动操作；反之，当内门打开时，微动开关释放复位，机构的控制回路被切断，形成闭锁，同时照明回路通电，灯亮。
4.5 本机构设置有"就地/远控"操作按扭和温湿度控制器，可方便操作并实现箱内的温湿度自动控制。
4.6 方便用户的维护工作，箱内设有照明灯。
四、安装及调试
1、发货明细见装箱单。
2、验收及开箱注意事项
2.1 开箱时，必须按箭头指示方向进行并防止进水。
2.2 按发货明细表进行清点。
2.3 验收时，按开箱状态确定下列事项：
（1）是否与订货相符
（2）运输途中是否有破损；
（3）附件是否齐全。
3、安装注意事项
（1）安装时，先将背板上的4个M16螺栓固定在基础上，调整机构，使机构输出轴中心与开关产品输入中心同轴，然后预固定。
（2）机构与本体的按装是通过抱箍与ф60水煤气管（按实际尺寸截取长度）进行连接，这时可将机构的四个M16螺栓松开，让机构处于自由状态，根据安装面与背板之间的距离锁紧螺母。对水煤气管L≤1m的，不同轴度≤1mm，L≥1m的，不同轴度≤2mm，不同轴度可通过4个M16螺栓来调整。然后松开抱箍并锁紧螺栓，把截取后的钢管放入抱箍内，不要锁紧抱箍螺栓。
（3）上述工序结束后，先打开箱门将手动闭锁手把逆时针转动，至手动孔完全打开，再将手摇把插入手动孔中操作。面对机构顺时针摇动为合闸，逆时针摇动为分闸，再操动机构，观察机构与本体分合闸位置是否正确，使两者位置相匹配，然后锁紧抱箍螺栓。后锁紧抱箍顶头螺丝。
（4）电缆进线孔装在机构箱的底部，箱体底板上开有三个过线孔，其中两个分别通过1.5平方毫米的控制电缆；另一个孔通过动力电缆，用户可参照电气原理图和端子接线图进行外部线路连接。
（5）加热器是为了机构箱内的防潮和恒温而设置的，设置的温湿度控制器，温度低于2℃时，加热器工作，湿度控制范围≥95%RH。另外，在箱体的上下部设有两个透气孔保证空气流通。
（6）安装完毕后，确认接地可靠。
（7）本机构设置有缺相、错相相序保护器，若现场电源相序接错，则相序保护器红灯亮起，电动机将不能操作，仅需调整电源相序，相序保护器绿灯亮起即可正常工作。
（8）机构壳体是靠自身的独特设计而达到防水，防污要求，没有采用密封胶条，对机构内部空气流通有极好效果。
4．维护
为了保持机构有稳定的性能，建议在停电时，用户对隔离开关（接地开关）本体的活动关节处进行加油润滑。
5．电气原理图和端子接线图见附图。
