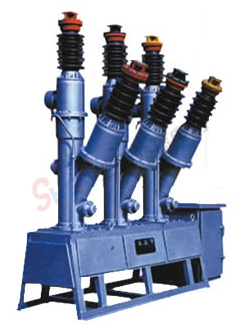

LW8-40.5型户外高压六氟化硫断路器

详细信息

详细信息

产品属性…
品牌上海赣高电力设备

型号 LW8-40.5/1600-25

极数 3P

额定频率 50HZ

额定绝缘电压 95KV

灭弧方式六氟化硫断路器

机械寿命 3万次

产品认证 ISO9001

◎概述
LW8-40.5型六氟化硫断路器是三相交流50Hz户外高压电器设备，适用于40.5KV输配电系统的控制和保护，也可用作联络断路器及开合电容器组场合。
◎主要特点
产品开断性能优良，采用压气式灭弧室，燃弧时间短，电寿命长，在额定电压下连续开断31.5kA短路电流达21次不检修，不更换六氟化硫气体；机械可靠性高。机械寿命达3000次以上；能频繁操作，每台可装12只电流互感器，供用户选择。该产品采用新型MKZ型SF6指针式密度表，压力表读数不受温度变化的影响，使用方便。
断路器符合国家标准GB1984-89《交流高压断路器》和国际电工委员会标准IEC56出版物《高压交流断路器》的要求。
该产品配用CT14型弹簧机构。
◎外形安装尺寸

3.主要技术参数

序号	名称		单位	数据
1	额定电压		kV	40.5
2	电压		kV	40.5
3	额定绝缘水平	雷电冲击耐压（全波峰值）	kV	200*/215(断口)注：标准化185 kV
		工频耐压（1分钟）	kV	95/118(断口)
4	额定电流		A	1600/2000		1600/2000/2500/3150
5	机械寿命		次	5000
6	sf6额定压力（20℃时表压）		Mpa	0.40		0.50
7	闭锁压力（20℃时表压）		Mpa	0.3		0.40
8	使用环境温度		℃	-40		-30
9	额定短路开断电流		kA	20	25	25	31.5
10	额定短路关合电流（峰值）		kA	50	63	63	80
11	额定短时耐受电流（热稳定电流）		kA	20	25	25	31.5
12	额定峰值耐受电流（动稳定电流）		kA	50	63	63	80
13	额定失步开断电流		kA	5	6.3	6.3	8
14	额定短路开断电流下的累计开断次数		次	20
15	额定短路持续时间		S	4
16	合闸时间（额定操作电压下）		S	≤0.1
17	分闸时间（额定操作电压下）		S	≤0.06
18	额定操作顺序			分-03s—合分-180s—合分
19	额定开合单个电容器组电流		A	400
20	年漏气率		% / 年	≤1
21	六氟化硫气体水份含量（20℃时）		uL/L	≤150
22	配CT14型弹簧操动机构的额定操作电压			AC/DC:380/220V/110V
	合闸线圈、分闸线圈电压		V	交流：220 380直流：48 110 220
	储能电机电压		V	交流：220直流：220/110
23	六氟化硫气体重量		Kg	8
24	断路器（包括操动机构）重量		kg	1400
