| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||

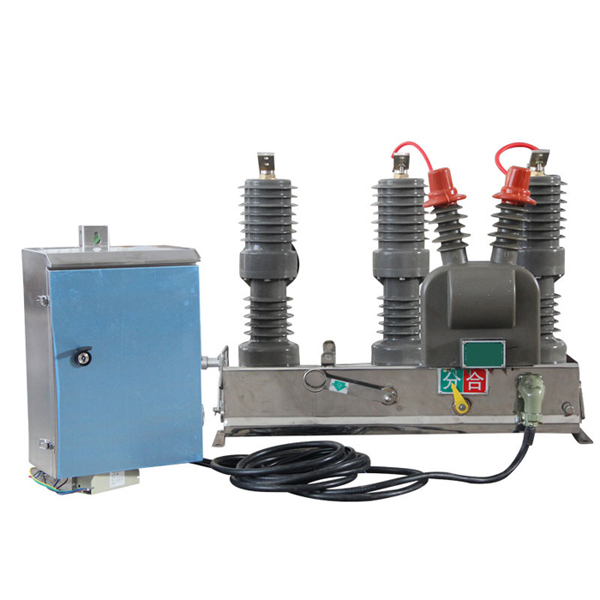

| ZW32M-12型户外高压永磁真空断路器(以下简称断路器)为额定电压12kV，三相交流50Hz的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。 本断路器具有体积小、重量轻、防凝露、免维护等特点，能适应较恶劣的气候条件和污秽环境。 该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关的可靠性和机械寿命。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号及其含义 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 主要技术参数 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 外形及安装尺寸图 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 <      安装示意图
  *断路器离地面不小于6.5米 *PT与断路器的间距不小于1.5米
YZW-10型 户外型操作电源变压器
 1 型号含义
 本产品是供断路器操动机构操作电源的专用变压器。
2 技术参数
型 号 YZW-10 额定一次电压10KV(线电压) 额定二次电压(0.11或0.22KV) 容量(1000VA) 重量45KG
3 外形及安装尺寸见图
 爬电距离580mm
建议ZW32型永磁真空断路器与PT安装间距大于580mm以上 ********************
 永磁机构的特性参数与所适配的断路器有关，特别是真空灭弧室的参数。不同系列的真空灭弧室，对分合闸速度、机械寿命、触头压力、开距、超行程、弹跳、不同期等有不同的要求，与之相对应，需要对永磁机构进行设计，以达到灭弧室的要求。因此，对用户来说，选用永磁机构，并不是保持力越大越好、速度越快越好，速度太快，一方面降低真空灭弧室的寿命，另一方面是以增大操作电流为代价的，导致控制部分可靠性下降。
下表是我公司设计的ZW32-12/630-20型永磁机构的相关参数
ZW32永磁机构外形图
  |
