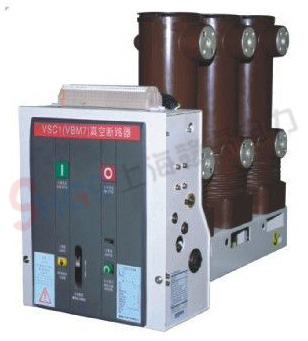

VBM7，侧装式真空断路器，侧装式断路器，VBM7真空断路器， VS1(ZN63)-12 型户内高压真空断路器，系三相交流 50Hz 定额电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
VS1-12型侧装式(VBM7)真空断路器采用固定式安装，主要用于固定式开关柜，该断路器即可单独使用，又可用于环网供电、箱式变或各种非标供电系统。作为保护和控制电器使用,由于真空断路器的特殊优越性,尤其适用于需要额定电流下的频繁操作,或多次开断短路电流的场所
ZN63（VS1）-12型户内高压真空断路器，系三相交流50HZ额定电压为12KV电力系统的户内开关设备。作为电网设备，工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断路电流的场所。
VS1-24型户内高压真空断路器（下称断路器）是户内安装、三相交流50HZ，额定电压为24KV的变配电的控制和保护设备。用于24KV及以下的交流系统中，可用来分、额定电流和故障电流，尤其适合频繁操作，如投、切电容器组合，控制电炉、变压器和高压电机等，也可作为联络断路器使用。
VS1-12型永磁户内高压真空断路器，系三相交流50Hz额定电压为12kv电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。该型产品配双稳态永磁操作机构，机构内配有永磁体，由永磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧操作机构相比、机械零件数量大量减少、机械传动链缩短，从而使开关可靠性大幅度提高，机械寿命大幅度增加。
| 序号 | 项目 | 单位 | 数据 | | 1 | 额定电压 | KV | 12 | | 2 | 工作电压 | KV | 12 | | 3 | 额定电流 | A | 630 1250 | 630 1250 | 630 1250 | | 4 | 额定短路开断电流 | KA | 20 | 25 | 31.5 | | 5 | 额定短路关合电流 | KA | 50 | 63 | 80 | | 6 | 额定锋值耐受电流 | KA | 50 | 63 | 80 | | 7 | 4S额定短路耐受电流 | KA | 20 | 25 | 31.5 | | 8 | 额定绝
缘水平 | 工频耐压 （额定开断前后） | KV | 42(断口18) | | 冲击耐压 （额定开断前后） | 75(断口84) | | 9 | 额定操作顺序 | | 分-0.3S-合分-180S-合分 | | 10 | 机械寿命 | 次 | 10000 | | 11 | 额定短路开断电流开断次数 | 次 | 50 | | 12 | 操动机构额定合闸电压(直流) | V | 110,220 | | 13 | 操动机构额定分闸电压(直流) | V | 110,220 | | 14 | 触头开距 | mm | 11±1 | | 15 | 超行程(触头弹簧压缩长度) | mm | 3.5±0.5 | | 16 | 三相分合闸 | ms | ≤2 | | 17 | 触头合闸弹跳时间 | ms | ≤2 | | 18 | 平均分闸速度 | m/s | 0.9～1.2 | | 19 | 平均合闸速度 | m/s | 0.5～0.8 | | 20 | 分闸
时间 | 操作电压下 | s | ≤0.05 | | 操作电压下 | ≤0.08 | | 21 | 合闸时间 | s | 0.1 | | 22 | 各相主回路电阻 | u Ω | 60 | 50 | | 23 | 动静触头允许磨损累积厚度 | mm | 3 |
