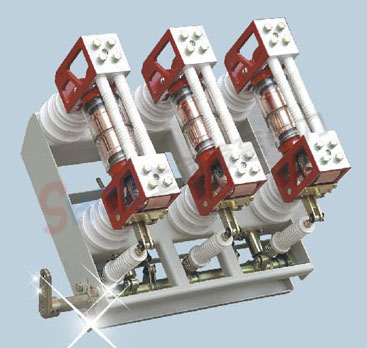

ZN28-12A/630-20户内真空断路器

详细信息

详细信息

产品属性…
品牌上海赣高电力设备

型号 ZN28-12A/630-20

极数 3P

额定频率 50HZ

额定绝缘电压 42KV

灭弧方式真空断路器

机械寿命 1万次

产品认证 ISO9001

产品描述…

N28-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准，该产品总体结构有开关本体与操动机构一体安装和分离安装两种形式。一体式结构为ZN28-12基本型分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG-1A(Z)，XGN2A10(Z)等。该产品可配用CD17、CD10A型直流电磁操动机构

和CT17，CT19型弹簧储能式操动机构。

要技术参数

序号	名称		单位	数据
				20kA	25kA	31.5kA	40kA
1	额定电压		kV
2	额定电流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	额定短路开断电流		kA	20	25	31.5	40
4	额定短路开合电流（峰值）		kA	50	63	80	100
5	额定峰值耐受电流		kA	50	63	80	100
6	4S额定短时耐受电流		kA	20	25	31.5	40
7	额定绝缘水平	工频耐压（额定开断前后）	kV	42(断 48)
		冲击耐压（额定开断前后）		75(断 84)
8	额定操作顺序			分-0.3S-合分-180S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30			20
11	操动机构额定合闸电压（直流）		V	110,220		220
12	操动机构额定合闸电流（直流）		A	71			128
13	操动机构额定分闸电压（直流）		V	110,220
14	操动机构额定分闸电流（直流）		V	71			128
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	4±1
17	三相分、合闸不同期性		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度（刚分6mm高）		m/s	1.2±0.3
20	平均合闸速度		m/s	0.6±0.2

ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列户内高压真空断路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列户内高压真空断路器器

ZN28-12系列真空断路器为额定电压12kV，三相交流50Hz的高压户内开关设备。该产品符合GB1984-89标准，该产品总体结构有开关本体与操动机构一体安装和分离安装两种形式。一体式结构为ZN28-12基本型分体式结构为ZN28A-12型，适用于各种固定式开关柜，如GG-1A(Z)，XGN2A10(Z)等。该产品可配用CD17、CD10A型直流电磁操动机构

和CT17，CT19型弹簧储能式操动机构。

要技术参数

序号	名称		单位	数据
				20kA	25kA	31.5kA	40kA
1	额定电压		kV
2	额定电流		A	630,1000,1250	1250,1600	1250,1600 2000,2500	1600,2500,3150
3	额定短路开断电流		kA	20	25	31.5	40
4	额定短路开合电流（峰值）		kA	50	63	80	100
5	额定峰值耐受电流		kA	50	63	80	100
6	4S额定短时耐受电流		kA	20	25	31.5	40
7	额定绝缘水平	工频耐压（额定开断前后）	kV	42(断 48)
		冲击耐压（额定开断前后）		75(断 84)
8	额定操作顺序			分-0.3S-合分-180S-合分
9	机械寿命		次	10000
10	额定短路开断电流开断次数		次	30			20
11	操动机构额定合闸电压（直流）		V	110,220		220
12	操动机构额定合闸电流（直流）		A	71			128
13	操动机构额定分闸电压（直流）		V	110,220
14	操动机构额定分闸电流（直流）		V	71			128
15	触头开距		mm	11±1
16	超行程（触头弹簧压缩长度）		mm	4±1
17	三相分、合闸不同期性		ms	≤2
18	触头合闸弹跳时间		ms	≤2
19	平均分闸速度（刚分6mm高）		m/s	1.2±0.3
20	平均合闸速度		m/s	0.6±0.2

ZN28/ZN28A-12/T1250-31.5/2500-31.5型系列户内高压真空断路ZN28/ZN28A-12/T1250-31.5/3000-31.5型系列户内高压真空断路器器
