- 产品概述

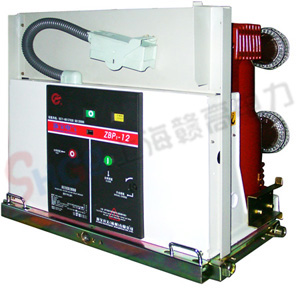

VS1（ZN63A）-12户内交流高压真空断路器适用于三相交流50Hz，10kV的电力系统中作投切各种不同性质的负荷及频繁操作的场合，可供工矿、企业、发电厂及变电站电气设备的保护和控制之用。可配用KYN28A-12（GZS1）等中置手车式开关柜，也可配于XGN-固定式开关柜。
本产品符合国家标准GB1984《交流高压断路器》、JB3855《3.6-40.5kV户内交流高压真空断路器》和IEC60056《高压交流断路器》标准。满足DL/T403《12-40.5kV户内高压断路器订货技术条件》。
使用环境条件
1、环境气温度：上限+40℃，下限-10℃;
3、相对湿度：日平均相对湿度：≤95%；月平均相对湿度：≤90 %；
日平均饱和蒸气压：≤2.2×10-3MPa，月平均饱和蒸气压：≤1.8×10-3MPa，
2、海拔高度：2000m及以下;
4、地震烈度：不超过8度；
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。
结构特点
1、断路器的灭弧室与操动机构部分采用前后配置方式，通过传动机构连接为一个整体，以保证断路器的总体配合性能。
2、采用中封式陶瓷真空灭弧室，铜铬触头材料及纵磁场触头结构为当今世界公认的先进的熄弧方式。
3、真空灭弧室装在采用APG新艺成型的绝缘筒内，不仅缩小了断路器的整体尺寸，还防止了异物对灭弧的损伤和表面污染。
4、绝缘筒在借鉴国外同类产品优点的基础上，增设内裙边和加强筋，提高了绝缘水平和抗动稳定电流的能力。
5、操动机构采用弹簧储能式，具有电动和手动储能两种功能，断路器工作时储能弹簧的能量通过输出凸轮传递给连杆机构，再通过连杆机构传递到动触并没有部分。
6、先进合理的缓冲装置，分闸无反弹，减弱分闸冲击和震动。
7、无需调整，极少维护或免维护。
8、机构寿命高达20000次。
主要技术参数
ZN63A-12(VS1)真空断路器主要技术参数
| 序号 | 项目 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 | 12 | 12 | 12 | 12 | 12 |
| 2 | 额定电流 | A | 630 1250 | 630 1250 | 630 1250 1600 | 630 1600 2000 | 630 2500 3150 | 2000 2500 3150 4000 5000 |
| 3 | 额定绝缘水平 | 1min 工频耐压 | | 42 | 42 | 42 | 42 | 42 | 42 |
| 额定雷电冲击耐压 | kA | 75 | 75 | 75 | 75 | 75 | 75 |
| 4 | 额定短路开断电流 | kA | 16 | 20 | 25 | 31.5 | 40 | 50 |
| 5 | 额定短路关合电流(峰值) | kA | 40 | 50 | 63 | 80 | 100 | 130 |
| 6 | 额定（峰值）耐受电流 | kA | 40 | 50 | 63 | 80 | 100 | 130 |
| 7 | 额定短时耐受电流 | kA | 16 | 20 | 25 | 31.5 | 40 | 50 |
| 8 | 额定短路开断电流开断次数 | 次 | 50 | 50 | 50 | 50 | 30 | 20 |
| 9 | 额定短路持续时间 | s | 4 | 4 | 4 | 4 | 4 | 4 |
| 10 | 额定操作顺序 | | 分-t合分-180s-合分 |
| 11 | 机械寿命 | 次 | 20000 | 20000 | 20000 | 20000 | 10000 | 10000 |
| 12 | 额定单个电容器组开断电流 | A | 630 | 630 | 630 | 630 | 630 | 630 |
| 13 | 额定背靠背电容器组开断电流 | A | 400 | 400 | 400 | 400 | 400 | 400 |
